在電路中，集成了諧振轉換器，以在一定程度上減少M(fèi)OSFET或IGBT等器件中出現開關損耗的可能性。這些被認為是在諧振電流振蕩下工作的逆變器。

一、什么是諧振轉換器：

我們已經意識到這樣一個事實，即通過使用開關設備，負載電流可以以電流隨時間變化率的高值（即di/dt）打開或關閉流經電路的總負載電流。設計用于處理高di/dt的設備在運行過程中也會遇到高壓應力。因此，這會導致與開關設備相關的功率損耗增加。如果元件的尺寸減小，則會提高開關頻率。在相對較高的頻率下，由于開關和高壓應力而引入的損耗也表現出相當大的增加。不僅如此，開關設備打開和關閉產生的高di/dt和dv/dt也可能導致電磁干擾。

上述缺點的解決方法是，當執行開關時器件兩端的電壓和電流為零時，轉換器中的開關將打開和關閉。因此，據說提供零電壓或零電流開關的轉換器被視為諧振轉換器。這些轉換器所需的必要諧振由電路中存在的L和C元件提供。

二、諧振轉換器結構：

傳統的諧振轉換器主要有3個部分，即開關網絡、諧振電路和整流器網絡。開關網絡負責從直流電壓或電流源產生脈動電壓和電流。開關網絡的結果輸出進一步提供給整流器網絡。饋送到整流器網絡的脈動電壓或電流負責將脈動直流信號整流為直流電壓或電流。諧振槽是電感器和電容器的組合，通過改變脈動信號的頻率來執行調制信號增益幅度的作用。有時為了避免變壓器飽和，一個直流阻斷電容器（Cb）用于開關網絡和整流器網絡之間。

三、諧振轉換器結構：

1．零電流開關諧振轉換器：

零電流開關轉換器有兩種類型，即L型和M型。在這兩種電路配置中，L和C是構成串聯諧振電路的必要元件。電感的存在限制了電路中開關電流的變化率。現在讓我們分別討論這兩種電路配置。

2．L型ZCS諧振轉換器：

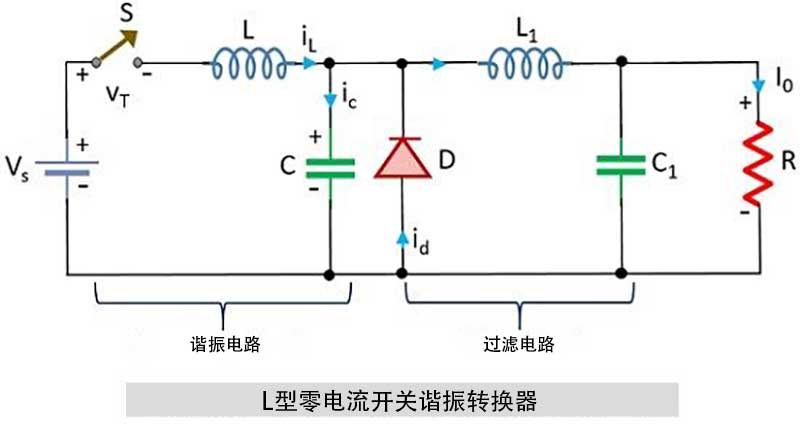

這里電路配置中使用的開關器件可以是GTO、晶閘管、BJT、MOSFET、IGBT等。下圖是L型ZCS諧振轉換器的電路：

開關設備的選擇取決于工作的頻率范圍。基本上，對于低頻工作范圍，可以使用晶閘管、晶體管或IGBT。在兆赫茲范圍內，使用功率MOSFET。諧振電路是由L和C組成的電路，該電路通過直流電源V連接直流而這里的濾波器電路是由L組成的1和C1跨負載連接。

最初，在穩態條件下，恒流I0流經負載。此外，電路中的開關S是開路的，因此諧振電路參數將為iL電感和v兩端為0c電容器兩端為0，負載電流I0容易流過二極管D。

3．M型ZCS諧振轉換器：

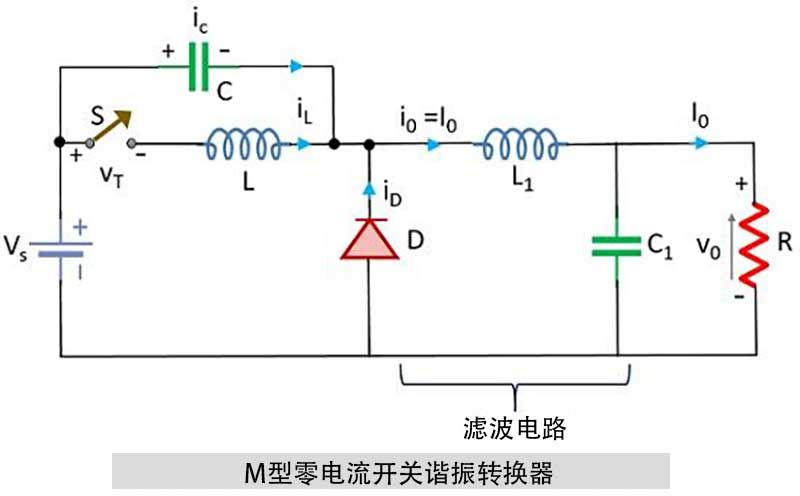

下圖是M型零電流開關諧振轉換器的電路配置：

與前面討論的L型配置一樣，這里L(fēng)和C也構成諧振電路，而L1和C1構成濾波器電路。電容器C在開關S和電感L的串聯組合中以并聯方向存在。

4．零電壓開關諧振轉換器：

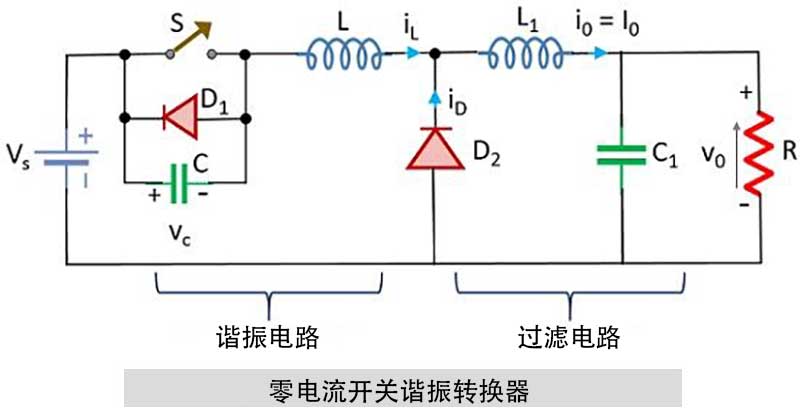

這種類型的諧振轉換器是由二極管和電容器組成的，它們與開關S形成并聯連接。與前面討論的零電流開關諧振轉換器的情況類似，這里的元件L和C也構成諧振電路，而L1和C1形成濾波器電路。在這里，諧振電容器被集成到電路中，以便開關兩端的電壓為零。

在該電路中，負載電流I通過的路徑0流由續流二極管提供。該電路的操作涉及當開關兩端的電壓為零時，開關將打開和關閉的事實。

5．零電流開關與零電壓開關轉換器有何不同：

在零電流開關模式下，開關可承受我0+Vs/Z0.為了使設備自然關閉，V的值s/Z0應高于I0.這意味著，在零電流開關轉換器的情況下，負載電流由上限指定。

在零電壓開關模式下，開關將設計為處理峰值電壓Vs+我0Z0.這意味著峰值開關電壓顯示對負載電流I的依賴性0.為了顯著改變負載電流，開關兩端必須存在一個大電壓。由于電壓在這里起主導因素，因此零電壓開關轉換器適合恒定負載應用。

因此，通常，零電壓開關頻率優于零電流開關頻率，其原因是開關中存在的內部電容。
