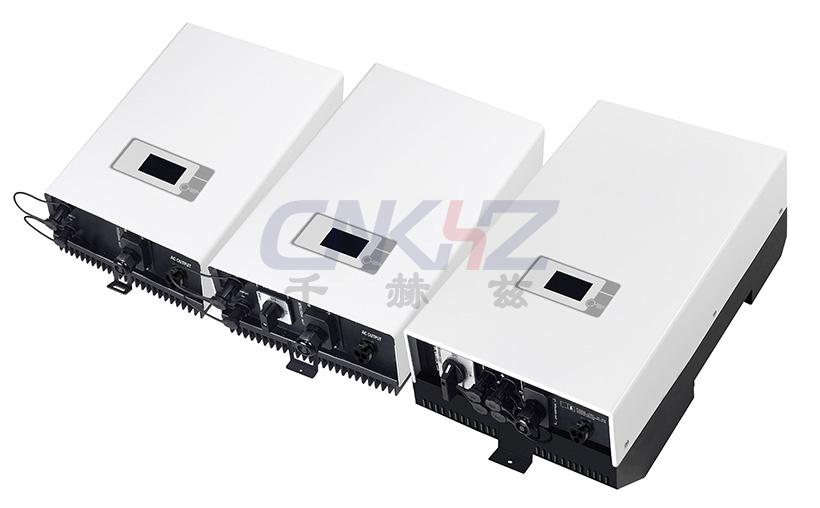

逆變器是將直流電能轉換成恒頻恒壓交流電或調頻調壓交流電的變流器。它由逆變橋、控制邏輯和濾波電路組成。變頻器廣泛應用于空調、家庭影院、電動砂逆變器是將直流電能轉換成恒頻恒壓交流電或調頻調壓交流電的變流器。它由逆變橋、控制邏輯和濾波電路組成。變頻器廣泛應用于空調、家庭影院、電動砂輪、電動工具、DVD、VCD、電腦、電視、洗衣機、抽油煙機、冰箱、錄像機、按摩器、風扇、照明等。

一、變頻器工作原理：

逆變器是直流到交流變壓器。轉換器發生的是電壓反轉過程。轉換器將電網的交流電壓轉換成穩定的 12V 直流輸出。逆變器將適配器輸出的12V直流電壓轉換成高頻高壓交流電。逆變器和適配器的核心部分是一個PWM集成控制器。適配器使用UC3842，逆變器使用TL5001。TL5001的工作電壓范圍為3.6~40V。TL5001具有誤差放大器、穩壓器、振蕩器、帶死區控制的PWM發生器、低壓保護電路和短路保護電路。

二、逆變器常見類型：

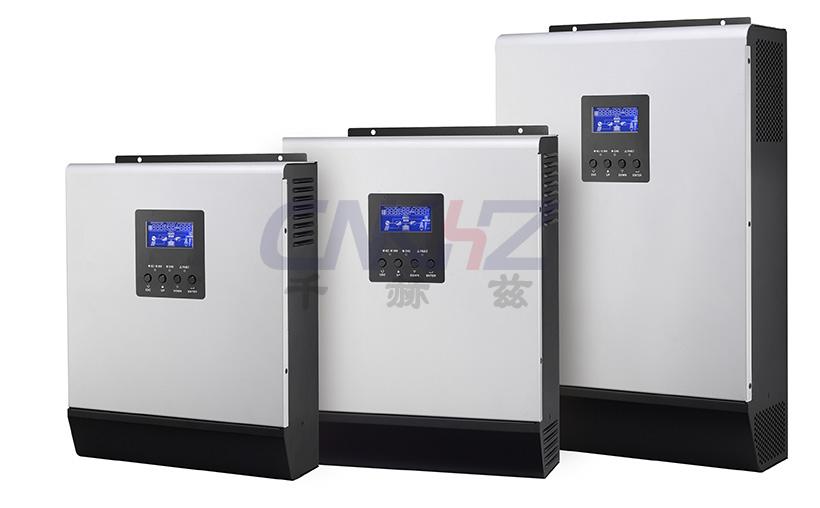

1．中小功率逆變器：

中小功率逆變電源是獨立交流光伏系統中的重要環節之一。它的可靠性和效率對于推廣光伏系統、有效利用能源和降低系統成本至關重要。因此，各國光伏專家一直在努力開發適合家庭使用的逆變電源。

2．多串逆變器：

多串聯逆變器應用于電動汽車具有諸多優勢。串聯結構輸出電壓矢量種類大大增加，增強了控制的靈活性，提高了控制的精度。同時減少了電機中性點電壓的波動。逆變器的旁路功能可以提高充電和再生制動控制的靈活性。

隨著人們對環境的日益關注，電動汽車的發展迎來了機遇。在城市交通中，電動公交車以其容量大、綜合效益高的特點成為重點發展的方向。大多數電動巴士使用三相交流電機。由于電機功率較大，三相逆變器中的元件需要承受高壓和大電流的應力。較高的 dv/dt 會使電磁輻射嚴重，需要良好的散熱。

多串聯結構的大功率逆變器降低了單個器件的電壓應力，降低了對器件的要求。降低的 dv/dt 值和電磁輻射使器件的發熱大大降低。由于輸出，關卡類型增加，控制性能更好。

多串聯逆變器適用于大功率電動汽車驅動系統。采用多個串聯結構可以降低多個電池串聯的風險，降低器件的開關應力，減少電磁輻射。但所需的電池數量增加了 2 倍。

多串聯結構的輸出電壓矢量類型大大增加，從而增強了控制的靈活性，提高了控制的精度。同時減少了電機中性點電壓的波動。為了保持每個電池的電量平衡，需要保證電池在運行過程中的放電時間是一致的。通過旁路模式，可以靈活地為電池組充電，也可以控制再生制動的扭矩。

三、變頻器常見故障：

1．絕緣電阻低：使用排除法。將逆變器輸入側的所有組串都拔掉，然后一根一根接上。使用逆變器的功能檢查絕緣電阻以檢測問題組串。找到問題串后，檢查DC連接器是否有浸水短路支架或支架熔斷短路。此外，您還可以檢查組件本身是否有邊緣燒黑點，導致組件通過框架向地網漏電。

2．母線電壓低：如果發生在早/晚時段，則屬于正常問題，因為逆變器正在嘗試限制發電條件。如果發生在正常日光下，檢測方法仍為排除法，檢測方法同第1項。

3．漏電流故障：如果漏電流過大，拆下光伏陣列的輸入端，然后檢查外接交流電網。直流和交流端子全部斷開，逆變器斷電30分鐘。如果可以恢復，請繼續使用。如果無法恢復，請聯系專業工程師。

4．直流過壓保護：隨著組件追求高效率工藝改進，功率水平不斷更新和上升，而組件開路電壓和工作電壓也在不斷上升，在設計階段必須考慮溫度系數問題，以避免在低溫下造成過壓。

5．變頻器開機無反應：請確保直流輸入線沒有接反。一般直流連接器有防呆作用，而壓接端子沒有防呆作用。壓接前務必仔細閱讀逆變器手冊，確保正負極。逆變器內置反接短路保護，恢復正常接線后正常啟動。

6．電網故障：此處體現電網重載（大耗電工作時間）/輕載（小耗電休息時間）的初步調查，提前調查并網點電壓的健康狀況，電網情況為與逆變器制造商進行了溝通。技術的結合可以保證項目設計在合理的范圍內，尤其是農村電網。逆變器對并網電壓、并網波形、并網距離都有嚴格的要求。大部分電網過壓問題是由原電網輕載引起的。如果電壓超過或接近安全保護值或并網線路過長或壓接不良，電站將無法正常穩定運行。

四、逆變器和變壓器的區別：

1．變壓器可以用作逆變器嗎？

變壓器可以用作逆變器嗎？答案是不。逆變器是一種與變壓器有本質區別的設備。它由直流輸入，輸出交流。工作原理與開關電源相同，只是振蕩頻率在一定范圍內。例如，如果頻率為 50HZ，則輸出為交流 50HZ。因此，變頻器是一種可以改變其輸出頻率的裝置。變壓器一般是指在特定頻率范圍內，輸入交流電再輸出交流電，只是改變輸出電壓大小的器件。例如，工頻變壓器就是常見的那些變壓器。輸入輸出均為交流電，只能工作在40-60HZ范圍內。

2．變壓器和逆變器有什么區別？

逆變器是將直流電轉換成交流電，而變壓器是利用電磁感應原理轉換電能的電氣設備。它可以將一種電壓和電流的交流電能轉換成另一種相同頻率的電壓和電流的交流電。

簡而言之，逆變器是將低壓（12 或 24 伏）直流電轉換為 220 伏交流電的電子設備。因為我們通常將220伏的交流電整流成直流電使用，而逆變器的作用正好相反，故名。我們正處于一個移動辦公、移動通訊、移動休閑、娛樂的“移動”時代。在移動狀態下，人們不僅需要電池或蓄電池提供的低壓直流電源，還需要我們日常環境中不可或缺的220伏交流電源。逆變器可以滿足我們的需求。
